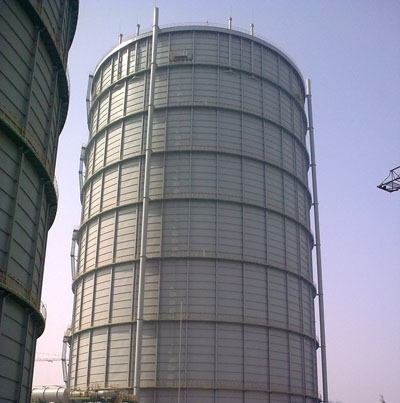

對曼型干式煤氣柜的組成和特點進行了介紹，其中，柜頂和柜體是氣柜的主要組成和受力部分。柜頂結構是由柜頂析架和鋼板組成的剛度極大的空間結構，抵御自重、灰荷載、雪荷載等荷載，并通過析架上、下弦梁和立柱的連接將荷載向下傳遞到柜體。柜體是由立柱、側板和多道抗風環組成的正多邊形棱柱體加勁殼體，承受柜體自重和柜頂傳遞的豎向荷載、內部煤氣壓力、風載等荷載作用。對于這樣一個大型空間結構，弄清結構各部分是如何工作和傳遞荷載的，對結構進行合理簡化，選用合適的單元，建立整個干式氣柜的參數化有限元計算模型，這是有限元分析的前提和基礎。
在曼型氣柜正多邊形截面的每個角點處設置立柱，用于承受自重及各種豎向荷載，并作為活塞升降用的導軌。立柱是由工字鋼和其內側貼焊的一塊鋼板構成的組合截面，鋼板起著兩方面作用，一是增加立柱的截面寬度，保證活塞導輪在其表面上下滑行的寬度要求;二是形成組合截面后，立柱的截面積、慣性矩和截面模量與工字鋼相比均有很大提高，從而可提高立柱的強度和剛度。此外，立柱的施工和安裝要求的精度較高，因為微小的偏差可能導致導輪與立柱產生很大的接觸壓力，從而對結構的安全生產產生較大的影響。
