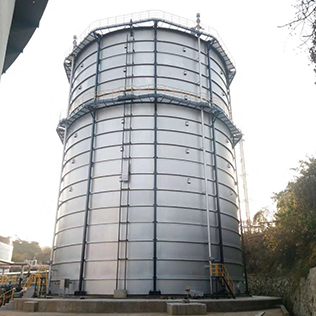

曼型干式煤氣柜又稱稀油密封型煤氣柜,1915 年由德國曼阿恩(M·A·N)廠創造。其外形為正多邊形,外部是由立柱、C 型鋼側板組成的正多邊形棱柱體加勁殼體結構,由柜底板、柜體、柜頂及內部活塞結構四大部分組成,另外還配套一些附屬設施,如密封油系統、外部電梯、外部樓梯、各種煤氣放散管等。在活塞周圍設有活塞油溝,其內設置密封機構并注入一定高度的密封稀油充滿活塞與側板之間,以達到密封作用。
1、曼式煤氣柜的特點
在干式煤氣柜當中,與同樣柜容的可隆氣柜和圓筒稀油柜相比,曼型干式煤氣柜的耗鋼量最低,其綜合造價也是最低的。雖然曼型干式煤氣柜施工技術較為復雜,但其以良好的氣密性、穩定的壓力以及密封機構能較好的抵制焦爐煤氣中含有的焦油霧、萘、硫化氫等物質的反應等優點在我國儲氣柜中占有較大的份額。我國早期曼式煤氣柜壓力一般為4~8 kPa,隨著中冶華天工程技術有限公司設計的國內第一座 20×104m3高壓干式煤氣柜在馬鋼新區的成功投產運行,我國開始廣泛地運用高壓曼式煤氣柜的設計和制造技術。經過多年的技術改進,現在我國高壓曼式煤氣柜設計壓力已經達到 12.5kPa 以上。
2、曼式煤氣柜的工作原理
曼式煤氣柜是正多邊形柜體結構。柜體正多邊形頂角處豎立大型工字鋼作為立柱,薄鋼板折彎成 C 型結構的側板與立柱連接而成,為全焊接結構。側板用大型沖壓模具、沖孔模具加工而成,保證側板安裝高度的一致性和空間位置的準確性;柜內活塞是由活塞桁架和活塞底板構成的組合體,采用柔性密封裝置和稀油密封。密封油通過油泵送至柜頂預備油箱,向活塞油溝供油補給?;钊撞坑脹_壓成型的活塞板拼焊而成。每榀活塞桁架上裝有上、下導輪,沿立柱導軌上下運行,貯存和輸送煤氣。在活塞上設置混凝土預制塊來調節氣柜儲氣壓力。根據地區氣候差異在冬季采用蒸汽、熱水或電加熱系統給密封油加熱,以防止密封油粘度過大和油水結冰,確保煤氣柜安全運行。
3、高壓煤氣柜的應用
高壓曼式煤氣柜的工作原理
高壓曼式煤氣柜隨著煤氣的吞吐自動運行,自動平衡煤氣管網壓力。當煤氣管網內的煤氣增多,煤氣管網壓力高于氣柜工作壓力時,煤氣就進入氣柜,推動活塞上升;當煤氣管網內的煤氣減少,煤氣管網壓力低于氣柜工作壓力時,活塞下降將煤氣送入管網,這樣就穩定了管網的壓力,減少了放散,有利于煤氣用戶的穩定燃燒,改善用戶的熱工制度。
高壓曼式煤氣柜的優勢和作用
鋼鐵企業在建設煤氣柜初期,就要根據用戶的壓力制度和需求以及管網的壓力制度來確定煤氣柜的工作壓力和設計壓力。高壓柜的實際運用可以大大減少或節省煤氣加壓時的電能消耗和活勞動或物化勞動,節能降耗。高壓曼式煤氣柜的運行方式如下:
高壓曼式煤氣柜一般設置一根進出口總管,并聯于煤氣主管網上。當某一個或幾個最大煤氣用戶停產檢修時,煤氣柜活塞上升,吸納管網多余的煤氣,減少或避免了煤氣的放散;當氣源廠如高爐等停產檢修或熱風爐換向時,用戶生產的缺口則由氣柜反“吐”至煤氣主管網,供用戶使用,減少或避免了對用戶的生產影響。這樣,鋼鐵企業可以利用高壓煤氣柜的貯存輸送和對沖能力最大幅度地減少煤氣放散、填谷削峰、用余補缺,循環吸收生產不均衡時的煤氣放散量。
從以上描述可以看出,由于減少了企業煤氣的大量放散,高壓曼式煤氣柜本身就是一個節能環保設備,并且高壓曼式煤氣柜儲氣壓力高,系統保障能力強,單一煤氣用戶不需要經過二次加壓,從而節約了大量的能源,給企業帶來了巨大的經濟效益和社會效益。
4、高壓曼式煤氣柜實際生產運行中的可能故障及改善措施
在高壓曼式煤氣柜中,最重要的部件應該屬于密封機構了。因為密封機構在高壓曼式煤氣柜運行中發揮密封保護作用,保證煤氣柜安全穩定運行。和密封機構發揮同樣重要作
用的還有密封油,密封油品質的好壞也影響煤氣柜的安全穩定運行。
高壓曼式煤氣柜活塞運動密封結構
高壓曼式煤氣柜活塞運動密封結構由以下幾個裝置組成:彈簧密封機構、隔離艙密封機構、帆布密封機構、懸掛機構、滑板牽引機構和活塞油槽排水機構。這六大機構形成
在一起,整體上就構成了具有彈性的滑環。在高壓曼式煤氣柜工作的時候帆布密封機構中的主帆布及圓木會頂靠在滑板上,使滑板靠近柜體減小兩者間的距離組合成密封油膜,這樣產生的壓力就會是的油槽內壓力高于柜內煤氣壓力的1.5~2.5 倍。
伸縮壓緊彈簧變形掉落
滑板在受套筒中彈簧彈力的作用下,始終與氣柜壁板緊密結合。在工作狀態下活塞會做上下運行狀態,彈簧密封機構中伸縮壓緊彈簧也會做伸展和壓緊狀態,彈簧經過長時間反復的伸縮壓緊會降低彈簧的壽命。時間一久,彈簧就會沒有彈力從而無法保持正常的伸縮壓緊功能。在很多煤氣柜事故檢查中發現,該煤氣柜中的彈簧密封機構都有不同程度的
變形。彈簧密封機構變形后使得間隙變大,外部環境影響煤氣柜里桌成分組成。外部壓力會讓空氣中的一些粉塵顆粒充入煤氣柜,部分粉塵顆粒就沉積在側壁板表桌,部分粉塵會
被帶入活塞油槽,沉積在帆布兜中形成“油垢”,嚴重時彈簧套筒被填死固定,彈簧動作不能伸縮,甚至脫落。
柱腳毛氈的磨損
氣柜立柱處是通過密封滑塊將滑板進行拐角連接的,在滑塊上方會增加耐油毛氈。隨著煤氣柜活塞的長期工作,耐油毛氈會漸漸損耗,密封性能也隨之逐漸降低,增加了循環油量,甚至為了滿足密封要求而使供油油泵不停地工作。
兜底帆布的破損
在活塞升降過程中,存在著支撐圓木脫落現象,“圓木”脫落后,兜底帆布將與氣柜壁板直接接觸,這樣用不了多久,兜底帆布就會被磨出孔洞,加速密封油的下泄,影響密封效果。
高壓曼式煤氣柜的密封介質
密封稀油的各種性能影響活塞密封機構運行性能,所以高壓曼式煤氣柜選擇密封介質時會實驗介質的物理和化學性能。其中密封油的油水分離性能和密封油運動粘度指數降低將會嚴重影響煤氣柜生產運行。
煤氣柜油水分離性的問題
煤氣柜油水分離性中關鍵問題就是稀油和水能否徹底分離。特別是在冬季氣候條件下水和油容易結冰,更加大了油水分離的難度。油水分離性主要受到密封油溫度、密封油
的油水混合程度及密封油中雜質含量方桌的影響。密封油中的雜質將會顯著減低密封油的油水分離性能。在焦爐煤氣柜中發現密封油中含有的煤焦油、萘、苯等雜質,這會導致密封油油水分離性下降。
煤氣柜中密封油的運動粘度指數
在高壓曼式煤氣柜中密封油選擇上有項功能指標,就是要檢查密封油的粘度和它的粘溫特性。在實際生產工作中應選擇適宜粘度的密封油,同時它的粘度不會隨溫度變化而產生較大波動。而低溫下,油的粘度不能太高,防止滯流不暢。根據我國南、北方的氣候差異,密封油的運動粘度應有所區別,平均氣溫越低,則密封油粘度也應越低。如:北方地區
密封油運動粘度應選擇在 45~48 厘斯之間,南方地區則應在 48~50 厘斯之間。在焦爐煤氣柜中發現密封油中含有的煤焦油、萘、苯等雜質,這會導致密封油粘度急劇下降。
高壓曼式煤氣柜密封油改善措施
嚴格按高壓煤氣柜的要求選擇密封油,密封油的氧化主要是不飽和烴組分的氧化,盡可能選用直餾組分調合密封油以延緩氧化變質。定期補充抗氧化劑,密封油始終與煤氣中的水接觸,水會使油中的一些添加劑分解或沉淀,定期補充抗氧化劑,可以增加油品的抗氧化能力。定期檢查沉積物的狀況和清洗儲油容器。采用破乳、過濾、補充添加劑等綜合手段改變油質,干式氣柜密封油用量較大,添加劑的應用在經濟上無疑是明智的選擇。
5、高壓曼式煤氣柜的日常檢查維護
密封部件的檢查維護
密封部件日常維護主要注意如下方桌:壓緊彈簧,滑板通過彈簧與氣柜側板緊密貼合,隨著氣柜活塞上下運行,壓緊彈簧始終處于伸縮、壓緊的狀態變換中,日積月累導致其彈力下降,此外受氣柜周邊環境的影響,空氣中的粉塵會進入氣柜并附著在側板上,其中部分被刮入活塞油溝中,沉積在帆布兜中形成油垢,嚴重時油垢會進入彈簧套筒阻礙彈簧
動作,導致密封機構失效,最后密封油大量泄漏。為了減小或避免此類現象發生,應對密封機構中的彈簧進行檢查和清理。
隔離圓木
在活塞的上下運行過程中,隔離圓木會從包裹帆布中脫落,圓木脫落后,主帆布將與氣柜側板直接接觸,這樣不久主帆布將被磨出孔洞,這時密封油就會從孔洞中大量泄漏,嚴重影響到氣柜的運行,應及時停產維修,縫補破損帆布,加填脫落的圓木。
高壓曼式煤氣柜由于它具有密封性能好、貯氣壓力高、投資少、運行成本低、平衡管網能力強等特點,是當前國內鋼鐵企業最佳選擇。如果大家想了解更多關于干式氣柜設備安裝方面的知識,就請聯系徐州靖鵬環保有限公司吧!
