新型煤氣柜的組成部分及運行原理進行了簡單介紹，在各個組成部分中，柜體和柜頂是主要受力部分。柜體是由側板、T 型加勁肋（環向加勁肋）、立柱（縱向加勁肋）和人行回廊組成的縱環向加筋圓柱殼。柜頂是由柜頂板、頂板加勁肋以及環向梁、徑向梁構成的肋環形加筋球面殼。整個結構所受荷載相當復雜，理清各個構件間的關系對合理簡化結構模型有著相當重要的作用。

干式氣柜柜頂是一個肋環形加筋球面殼，球面的曲率半徑為 88m，徑向梁的其中一端支承與中心環梁，另一端支承與立柱。柜頂縱環梁之間用 3.5mm 厚的薄鋼板滿鋪，并布置輻射式加勁肋以形成剛度較大的空間體系。

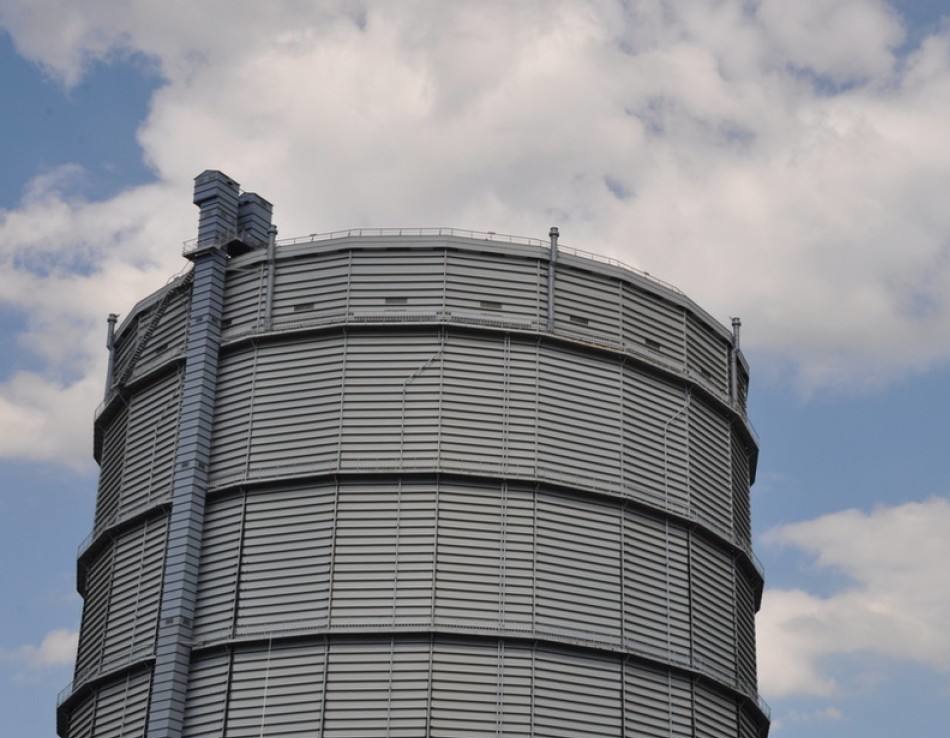

干式氣柜柜體是由各塊曲板焊接成的圓柱殼以及上面的縱向加勁肋（立柱）、環向加勁肋（T 型加勁肋）和抗風環組成的縱環向加筋圓柱殼結構。其中，立柱用于承受自重以及各種豎向荷載，同時要兼顧活塞上下運行時的導軌；環向加勁肋是為柜體壁板提供一定加強，使得在風壓或者其他外壓作用時不會較早地發生屈曲失穩；人行回廊（也作為抗風環）是將某些高度上的 T 型加勁肋替換為截面高度更大的加勁肋，從而為立柱提供彈性支承。干式氣柜柜體在運行過程中必須保持整體穩定防止柜體發生較大變形導致活塞卡死不能上下滑動，也要保持局部穩定防止氣體從密封裝置和壁板之間的空隙中逸出。

活塞是一個大質量的平衡裝置，用于在一定壓強下密封柜體內的氣體，在煤氣柜的運行中活塞在煤氣壓強作用下，處于懸浮狀態并且隨管網壓強的變化在柜體中自由升降。干式氣柜活塞的主要結構與柜頂相似，也是一個肋環形加筋球面殼，區別在于活塞周邊布置了一圈配重所用的混凝土圈梁，圈梁上面布置了防止活塞傾覆的支架以及防止活塞發生回轉的定位裝置。
