鋼鐵企業建立煤氣柜，主要是利用煤氣柜可以及時吞吐煤氣的特點，回收企業內部因生產不均衡性所造成的瞬時煤氣放散量，也就是煤氣柜可以有效地吞吐鍋爐房所難以適應的頻繁、短時的煤氣波動量。當煤氣有剩余時存入柜內，煤氣不足、管網壓力低時而補入管網，起到以余補欠的作用，減少煤氣放散量。同時，充分合理的使用企業內部的副產煤氣，穩定管網壓力，改善軋鋼加熱爐等用戶的熱工制度。

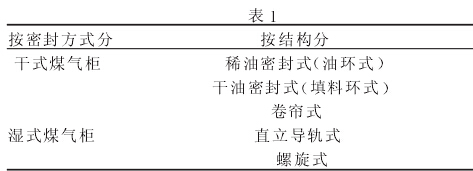

現行煤氣柜的分類見表1所示。

而稀油密封干式煤氣柜更以其占地面積小、使用壽命長、維護簡單的特點，在鋼鐵企業及市政煤氣系統中得到普遍使用，并起著越來越重要的作用。近幾年，干式煤氣柜的容量也由 20 000 m3、50000m3發展到現在常見的 100000 m3、150000 m3甚至 300000m3的規模。天津鋼鐵有限公司目前投入使用的就是100000m3稀油密封干式煤氣柜，同時正在建設另一座 165000m3稀油密封干式煤氣柜，更加充分的利用煤氣資源。

稀油密封干式煤氣柜簡介

稀油密封干式煤氣柜柜體外殼一般為正多邊形，它主要是由側板、柜頂、底板及上下移動的活塞 4 部分組成，利用活塞的升降來達到儲氣和輸氣的目的。該設備的工作原理就是煤氣由氣柜底部進入推動活塞上移并儲存在由底板、側板和活塞所組成的空間內，為了防止活塞在上下移動中漏氣，在活塞與側板內壁之間設有密封裝置，以保證氣柜安全儲存煤氣。

煤氣的密封是依靠彈簧把滑板壓緊于側板，保持活塞溝內的一定油位來實現的。密封油通過滑板和側板之間的縫隙及底部帆布的滲漏而流入底部油溝，然后由油泵站定期把密封油送到高位油箱，并通過溢流孔緩緩流入活塞油溝內，使活塞油溝的油位達到所要求的密封油位高度。活塞油溝設于氣柜四周活塞和側板之間。活塞油溝的上端部分用于測定油位高度，以確?；钊蜏嫌臀荒芸煽康孛芊?。

因此，活塞的平穩運行是保證氣柜安全使用的關鍵。稀油密封干式煤氣柜的重要運行指標之一是活塞傾斜度。由于氣溫變化金屬結構熱脹冷縮不同，活塞傾斜度有不同的規定：晴天 2D/1000，陰天 D/1000。若運行過程中活塞傾斜度長時間或嚴重超標則可能會導致密封彈簧受拉或受壓變形而脫落、滑板變形、密封帆布破損、導輪磨損嚴重或導輪框架變形、進而直接影響煤氣柜的密封效果，極易發生煤氣擊穿事故，危及煤氣柜的安全運行。所以確保干式煤氣柜活塞傾斜度在煤氣柜日常運行維護管理中十分關鍵。煤氣柜活塞傾斜受多種因素影響，包括煤氣柜立柱徑向、切向偏差；密封機構安裝誤差；側板施工質量；導輪與立柱間隙；密封油回收；活塞位置控制；油泵房油位調節；活塞上下運行速度；氣柜運行方式等。

活塞傾斜的原因分析及可采取的處理方法

立柱徑向、切向偏差大 干式氣柜施工質量是確保活塞傾斜度是否正常的關鍵。它直接影響著煤氣柜密封機構的施工質量、密封效果及導輪與立柱間的最小控制極限。立柱徑向、切向偏差一旦超標，即使對煤氣柜大修也不可能徹底解決其造成的不良影響。將會導致活塞傾斜度超標，密封機構失靈，氣柜無法實現安全儲氣，使氣柜瀕臨報廢狀態。因而需在施工初期注意控制住立柱徑向、切向偏差，為后續施工項目及日后生產維護運行打下良好基礎。

密封機構安裝誤差大

密封機構的滑板、滑塊和彈簧組安裝精度差，將導致密封失靈。因為滑板和滑塊依靠彈簧的壓力貼于氣柜側板和立柱內側表面，使活塞油溝內油位保持一定的高度，從而達到密封要求的。因此施工中要嚴格按標準把關，確保密封效果。

密封彈簧工作長度不符合標準要求，會導致滑板歪斜，從而導致活塞傾斜。裝配中注意不要混淆邊部用彈簧組和角部用彈簧組，安裝后的彈簧長度要符合彈簧的工作要求。日常生產運行中要定期檢查彈簧長度，并隨時調整確?；钊椒€運行。

嚴把帆布安裝這一環節，確保安裝質量，為壓緊彈簧創造良好的工作條件。底部帆布主要起到保存活塞油溝中油位的作用，分艙帆布安裝在滑板和角部滑塊的上部，用于分割活塞上部空氣中的灰塵和冷凝水，使這些贓物不能進入活塞油溝的內艙，確保密封裝置的主要部件———壓緊彈簧有較好的工作條件，保證活塞的平穩運行。

側板施工質量差 側板平整度差，會造成側板與滑板間隙過大，直接影響密封效果。因此，首先要在側板平整度加工質量方面嚴格把關，并對即將安裝的每一塊側板的平整度進行檢測，不合格的側板一律退回。同時，在施工質量監督中定期測量側板安裝誤差，超標時及時指出并處理，確保施工質量，避免因此造成活塞傾斜度超標。

導輪與立柱間隙大 導輪與立柱間隙過小，導致導輪受力大，活塞在上下運行過程中發生異響，導輪易發生磨損、導輪框架變形甚至側板開焊嚴重損壞設備；導輪與立柱間隙過大，會減弱導輪的作用，使活塞傾斜增大。導輪與立柱間隙控制要根據氣柜的具體情況調整，這需要在氣柜全行程運行調試后，制定出一套嚴密的導輪與立柱間隙值，使間隙最小又能保證活塞全行程運行自如。同時，在活塞正常運行過程中，應定期檢查導輪轉動情況，并對導輪轉動部分注油，保證其轉動正常，活塞運轉平穩。

密封油回收制度不健全 活塞上配重平衡與否影響活塞傾斜。煤氣柜活塞上的配重都經過嚴密計算后調整的，破壞活塞平衡會直接影響活塞傾斜（尤其是對大容積氣柜影響更明顯）。煤氣柜密封油從高位油箱至活塞油溝下流過程中的飛濺是每座煤氣柜共有的問題，只是程度不同。隨著氣柜運行時間延長，煤氣柜活塞上會積聚大量密封油，密封油流向活塞處，這相當于活塞配重平衡被打破，使活塞傾斜更大，密封油更集中，形成惡性循環。有效的方法是制訂密封油回收制度，當活塞上聚積的密封油到一定高度時應及時回收，并根據活塞油溝油位高度決定將回收的密封油放置到合理位置。

活塞位置控制不當 活塞正常運行位置控制不合理對氣柜穩定運行造成不利影響。當活塞位置較高時容易發生煤氣柜沖頂事故，當活塞位置較底時，高位油箱往活塞底板上的飛濺嚴重，一方面是密封油損失增加，另一方面活塞上較短時間積聚密封油，破壞活塞平衡，易引起活塞傾斜。

各泵房油位調節器控制不合理 油水分離器上的調節器起到控制柜底油溝油位的作用，它可以控制柜底密封油回流至油水分離器的油量，從而影響油泵啟動頻次。各油泵房油泵啟動頻次要根據活塞密封機構在某位置密封油泄漏量，活塞油溝油位情況做出合理調整，否則會出現活塞油溝油位較高的部位，油泵啟動較頻繁或密封油泄漏量較大的部位油泵啟動較少的現象，也不利于活塞平衡，進而影響活塞傾斜。

活塞上下運行速度快 因各導輥與立柱之間的作用力不同，活塞在上下運行過程中各處所受摩擦力也不同，即活塞不是水平的上下移動，受阻部位可以及時得到緩解，可有效避免活塞傾斜。煤氣柜活塞上下運行速度一般控制在 0.5 m/min 以內。

氣柜運行方式不合理 煤氣柜的作用之一是平衡管網壓力，前提是煤氣管網并網。并網后的煤氣柜處于動態運行狀態，活塞長期上下運行，活動自如。反之，如果煤氣柜僅作為儲氣罐，經常處于靜止狀態，各運轉環節靜止不動，一旦再啟動，某些部位可能受阻。尤其是在冬季，活塞油溝中密封油發生析蠟甚至乳化結冰粘于側板上，會對密封機構造成極不利的影響，從而降低密封效果，易發生活塞傾斜。

煤氣柜活塞傾斜會同時受各方面因素的影響，實際生產運行中，要避免發生活塞傾斜，需同時兼顧分析各方面的影響因素，盡量做到以合理的操作方法、運行方式管理來維護煤氣柜，一旦發生煤氣柜活塞傾斜事故，根據各柜不同的實際情況全面分析，靈活采取不同的方法解決。
