目前，從國內普遍使用的稀油密封圓形煤氣柜和稀油密封多邊形煤氣柜的運行情況來看，煤氣柜在北方的冬季，發生故障和事故的可能性會大大增加。同時，夏季的密封油飛濺和泄漏量激增也是困擾企業的難題。

問題分析

氣柜內煤氣含有大量水份，在氣柜內靜止后，在溫度較低的柜壁上會逐漸冷凝成水，在冬季就會在側壁上結冰。氣柜密封機構在側壁上有薄冰或薄霜時，會被即時刮掉。但如果冬季活塞長時間不運動，密封機構下部的薄冰將越結越厚，等到活塞需要運行的時候，就會被厚冰卡住，密封機構也將被破壞。密封油中所含一些雜質及水也會在側壁上形成“掛蠟”，掛蠟達到一定厚度的時候也會影響氣柜的正常運行。

雖然柜底油槽和活塞油槽都設有加熱裝置，但也無法對氣柜的整體起到加溫效果，特別是大型氣柜，由于密封油流道非常長，集中加溫無法解決上述問題，這就需要氣柜活塞定期上下運行，而很多企業氣源調度十分緊張，無法做到定期氣柜活塞上下運行，這些企業的大型氣柜在最冷的 1、2 個月關閉進出口停柜，以躲避寒潮，這就影響了工廠的正常生產，也帶來了不安全因素。

夏季由于溫度高，太陽輻射強，會導致煤氣柜南側柜壁板溫度最高達 60 ℃以上，密封油粘度急劇下降，由于南北溫差使得氣柜外壁板的變形加大，更加劇了密封油的飛濺與泄漏。這種情況在多邊形稀油密封煤氣柜上表現尤為明顯，油泵啟動次數冬季夏季能相差 3 倍以上。

整體保溫

為解決上述這些問題，就需要對整個氣柜進行整體保溫，在冬季提高整個氣柜的溫度，夏季則降低氣柜的最高溫度。

氣柜整體保溫后，不但能極大地減少結冰掛蠟，還能減小氣柜南北側的溫差，減少氣柜外壁的變形，氣柜密封油的粘度冬季和夏季也不會相差太大，對氣柜運行十分有利。還能減少氣柜底部油管和活塞油槽加溫的能耗，大大提高氣柜外壁防腐的壽命。目前可采用傳統的巖棉保溫或者是硬泡聚氨酯保溫。由于氣柜外表面面積非常大，同時氣柜高層上遭受風沙雨雪侵蝕，氣柜內儲存的是易燃易爆氣體，在選擇保溫方式時，需要充分考慮上述因素。巖棉保溫已在冶金企業大量應用，具體的保溫做法和優缺點這里就不一一贅述。巖棉保溫要注意做好外防護層，防止雨雪進入到巖棉與氣柜側板之間的縫隙內，對氣柜側板造成腐蝕。

硬泡聚氨酯目前主要用于高層建筑外墻保溫防水，相對于巖棉優點主要有：保溫性能非常好，導熱系數 0.025 左右，因現場噴涂，施工簡便速度快。粘結性能好、防水。聚氨酯防火等級一般為 b1 級或者b2 級，為阻燃材料，滿足氣柜使用要求。但硬泡聚氨酯價格相對巖棉保溫較貴。

氣柜整體保溫后，柜內煤氣散熱速度及煤氣和柜壁的溫差將大大降低，可以極大地減少結冰及掛蠟的現象，但如果氣柜活塞長時間不運行，仍有可能產生結冰及掛蠟的現象。企業需要根據進柜煤氣溫度、柜內煤氣溫度、外界氣溫等情況，綜合考慮，定期讓氣柜活塞上下運行全行程。

蒸汽化凍

整個氣柜進行整體保溫后，氣柜散熱速度極大降低，這樣就具備了條件向氣柜內引入蒸汽管，如發現有活塞下部結冰的癥狀，可通入蒸汽緊急進行化凍。按 30 萬 m3氣柜儲存 25 萬 m3高爐煤氣計算，高爐煤氣比熱為 1.36 kJ/m3·℃，冶金企業常用的0.45 MPa 蒸汽，當降低到 10 ℃時，釋放的熱量為2700 kJ/kg。也就是說，25 萬 m3高爐煤氣從 -20 ℃上升到 10 ℃時，所需蒸汽量為 3.8 t，按照柜區常用DN50 蒸汽管，向柜內輸送蒸汽計算，約 5 h 可達到該蒸汽量，如果是 DN100 的蒸汽管則通入 1.5 h 蒸汽即可。蒸汽化凍可在冬季氣溫較高，蒸汽較為富裕的時候進行送入的蒸汽在與煤氣換熱后冷凝成小水珠，蒸汽管布置在柜底中心位置，絕大部分的水珠會逐漸落在柜底板上，對氣柜運行沒有影響。

技術經濟比較

氣柜整體保溫后，在冬季柜底油槽和活塞電加熱系統能耗大大降低，氣柜煤氣溫度也將提高。

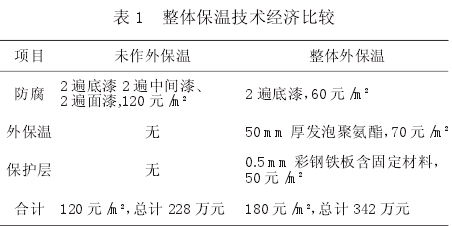

按照30萬m3圓形柜，外界氣溫 -15 ℃，柜內煤氣 30 ℃的假設條件，經過有限元數值模擬計算：（1）如果沒有保溫層，最外層溫度大約為 14.97℃，當量換熱系數約為 6.66（W/m2·K），單位面積的換熱量大約為 300 W，氣柜總換熱量為 5681 kJ/s。（2） 如果有保溫層，最外層溫度大約為 -14.79℃，當量換熱系數約為 0.046，單位面積的換熱量大約為2.1 W，氣柜總換熱量為 40 kJ/s。根據上述結果可以看到，增加保溫層后，煤氣柜的散熱量將減少 150 倍以上（如外界有風，則散熱量的差別將更大），可以提高出口煤氣溫度，增加煤氣顯熱。一個冬季按 60 天計算，將節省標煤約 1000 t，節能效果非常明顯。夏季由于油溫的降低，側板變形的減小，泄漏量也大大降低，減少了油泵啟動次數，也降低了能耗。氣柜整體保溫后，側板無需再刷中間漆和面漆（煤氣柜面漆壽命一般為 6 年）。表 1 是以 30 萬 m3圓形煤氣柜采用發泡聚氨酯整體保溫為例，對整體保溫和傳統防腐做法進行了初步的技術經濟比較。

根據對氣柜整體保溫的分析及對比，整體保溫措施在冬季能極大地降低氣柜散熱，提高氣柜煤氣溫度及油溫，同時為引入蒸汽化凍提供了條件，保障氣柜的冬季正常運行。夏季則起到隔熱效果，減少側板變形、降低油溫，減少油泵啟動次數。

該措施如能推廣，將對國內特別是北方地區煤氣柜的正常運行和節能降耗起到重要作用。如果大家想了解更多關于干式氣柜設備安裝方面的知識，就請聯系徐州靖鵬環保有限公司吧！
