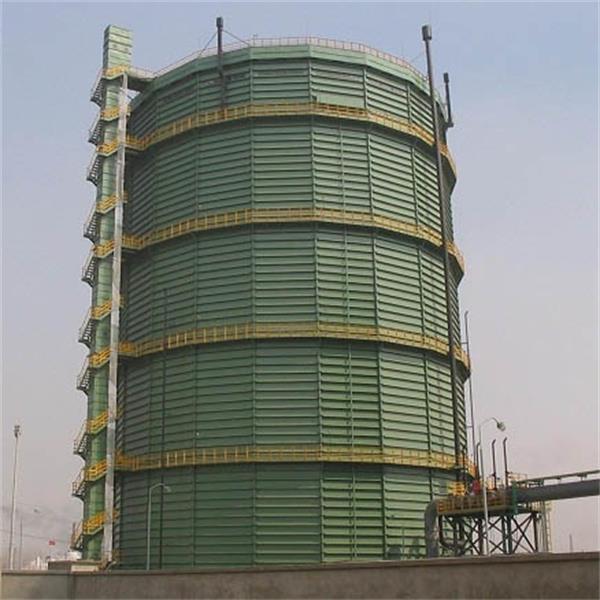

放散管裝置由放散管、蝶閥、阻火器、氣體放散閥及其手動、自動啟閉裝置組成。氣柜共有4組放散管裝置，其作用是當活塞上升到極限位置時，放散閥自動打開，緊急泄放柜內氣體，保證氣柜不受損壞。

放散管從氣柜下部放散口接出，經蝶閥后引至柜頂部放散閥，蝶閥平時為常開。氣體放散閥為內外兩層圓筒結構，內筒與放散管法蘭連接，內筒頂部有密封圈，平時由蓋板壓實橡膠墊來密封。蓋板頂吊耳有鋼絲繩牽引，通過自動、手動啟閉裝置即可開啟放散閥，開啟行程蕊300mm，為防止蓋板動作時偏轉該設施設有限位保護、導軌和導向桿。

放散閥下面裝有DN300不銹鋼波形帶式阻火器。阻火器由芯件和殼體兩部分組成，其芯件為一層不銹鋼波形鋼片與一層平面鋼片纏繞而成，流通截面為數量眾多的三角形直流孔道。

氣體放散閥手動啟閉裝置可在進行氣柜內部置換瓦斯或空氣時使用。由手搖卷揚機、A,C,D,E型滑輪，限位導向裝置、擋塊及鋼絲繩等組成。動作方法是由設于氣柜下部的手搖卷揚機卷繞，拉緊或放松鋼絲繩，可以自由地開關放散閥。擋塊設在柜頂限位導向裝置上，對放散閥起限位保護作用。

干式氣柜制作安裝公司表示氣體放散閥自動啟閉裝置由頂桿、頂桿座、A型滑輪(2個),B型滑輪((3個)、導輪架等組成。動作方法是當活塞升高至距離柜壁頂1500mm的位置時，活塞頂部觸到連接在柜頂的頂桿座，當活塞繼續往上升時，活塞與頂桿座一起將頂桿機械地往上頂起滑輪組，由于限位導向裝置中擋塊的作用，連接放散閥蓋板的鋼絲繩被拉緊，因而將蓋板往上拉動，閥即被開啟，將氣體泄放大氣?；钊罡咧荒茉偕?00mm，即活塞最高位置距離柜壁頂1200mm。當活塞降下至距離柜壁頂1500mm后，放散閥即自動復位。
